欢迎光临塑胶篮球场,硅PU球场,丙烯酸篮球场,价格,厂家以及施工,材料信息平台

主页 > 硅PU球场 >

硅pu球场

2020-01-27 12:57 硅PU球场

说起硅pu球场,2005年的时候市场上根本就没有什么硅PU,连“硅PU”这个词语都不存在。当时市场上的通用材料是PU,丙烯酸,和EPDM.这几种材料都有无法克服的缺点,同时也有自己的优势。比如丙烯酸就有颜色鲜艳,不容易老化变色,缺点是太硬太脆,容易开裂。PU有弹性,但容易老化,变色,而且在水泥地上施工容易开裂和鼓泡,最主要的PU场地非常不耐脏。EPDM场地倒是施工简单,而且不容易起泡和开裂,但是容易掉颗粒和老化,尤其三分区篮板下经常磨损到见到水泥地。

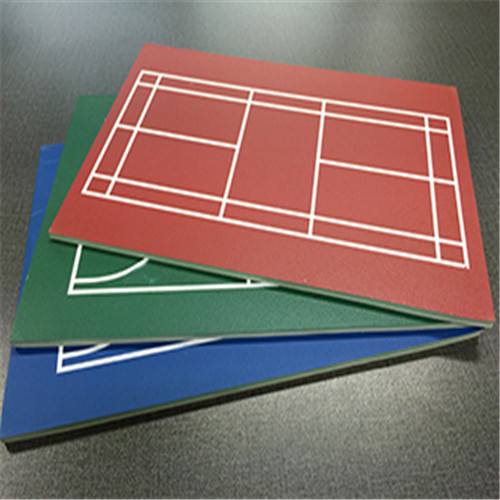

硅pu球场


硅PU球场简介/硅PU球场 编辑

部分企业目标就是要研制出不容易老化、开裂、鼓泡,又有弹性、施工又简单的产品。经过反复试验,多次失败,产品渐渐成熟。产品初期叫弹性丙烯酸,但是市场上弹性丙烯酸是个通用名词,因为很多公司在思考就是如何集中这几种材料的优点于一种产品。大家觉得丙烯酸是个不错的选择,如果有点弹性效果就好很多了,所以大家都想到弹性丙烯酸。弹性丙烯酸没有很具体的一个材料概念,它只是一种施工方法,就是在丙烯酸的下面做出弹性层,至于这个弹性层是什么,大家就自己有什么做什么了。


硅PU球场


   硅PU从弹性丙烯酸群中脱颖而出。 为了区别其他类似的产品,给自己的产品起名字叫硅PU,并注册成为公司的商标。硅PU正式投入市场是2006年4月。产品一经推出,在体育场地材料行业掀起了改朝换代的风暴,成为公认的市场上最好的球场材料。广泛被体育工程公司所推崇和认可。几乎所有用过硅PU材料的公司都不愿意再推介别的球场材料 硅PU的问世给各PU材料厂家造成了严重的冲击。刚开始的时候各PU厂家都诋毁硅PU材料,但是随着市场对硅PU的认可度越来越高,各PU厂家也开始研发这种材料,材料还没研发出来,名字倒先用上了,都开始叫硅PU,所以市场上就出现了很多硅PU,进口硅PU、二代硅PU,纳米硅PU,有机硅PU,EPU,等等、、、、、 其实完全不是一回事情,各厂家都叫硅PU,材料成分完全不同。

   目前硅PU,已经获得国际篮联和网联的认证,是国内唯一获得两家认证的球场材料,在中国的施工面积已经超过1000万平方,遥遥领先于其他材料的总和,并远销海外欧美市场。

硅PU球场施工指南/硅PU球场 编辑

  一、基础处理

1、 新水泥混凝土基础:

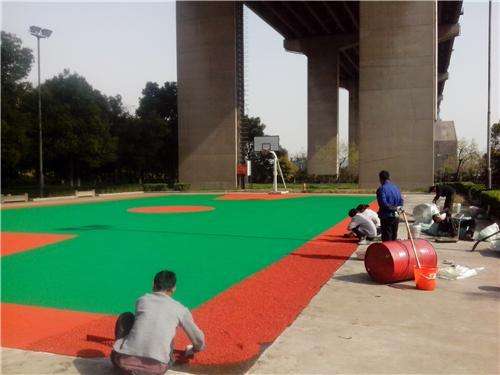

硅PU工程案例


硅PU工程案例图册



(1) 基础要求:   坚实平整(平整度要求:3m直尺误差不大于3mm),有一定排水坡度(一般横向不大于40/00,纵向不大于20/00,必须保证泄水),强度达建筑混凝土标准C25强度,浇制后保水养护不少于7天,整体固化养护期不少于28天(保证水泥的固化时间,让水泥在固化过程中产生的白色粉末完全析出于基础表面)。新水泥基础浇制后必须切割合理温度伸缩缝,原则以不大于6x10m为一方块切割,若分板块浇制的板块间必须切割温度缝,切割温度缝要求宽为6~8mm,深度不少于30mm,(保证基础热胀冷缩能集中在温度缝中变化,不回导致基础其它地方开裂)。

(2) 基础处理:(磨缝—酸洗—底涂—填缝—找平、修补)

a、磨缝:把温度缝两边的基面各宽40~50mm磨成斜口深3mm,使温度缝表面成“V”型,(各40~50宽是提高填缝胶与基面的粘接面积,增加其粘接力,3mm深是保证填缝胶厚度而不占用弹性层的位置,保证整体的缓冲性好,使基础的热胀冷缩不影响硅PU表面)。

 b、酸洗:用清水湿润基础(防止稀盐酸渗入基础里面),以浓度为8%左的稀盐酸均匀泼洒并洗刷基面,再用清水冲洗干净(一般冲洗两遍),洗完干燥后要求基面水泥原色,无白色粉化物及浮松物。在酸洗过程中要圈出积水位并做标识标记。

  C、底涂:基础足够干燥后用专用底涂(TB-201)分多道滚涂于基面,原则以涂刷后基面形成光亮膜为止,不足处必须补涂至足够为止,(底涂的作用为渗透进基础的微细孔内,固化后起堵塞地下水气及加固基面;形成光亮膜是保证基础的微细孔完全堵塞),应避免在烈日下或基础温度较高情况下(>450C)施工以保证底涂漆的渗透性(无雾雨天气的早上或傍晚较适宜)。在基础表面强度<C20或表面较松散时,可用TB-201加1倍稀释剂(二甲苯或醋酸乙酯)稀释后厚涂于基面(增强其渗透性,增加TB-201渗入深度)直到表面形成光亮膜为止,使基础表面得以达到施工要求。

 d 、填缝:底涂固化后,同填缝胶加10%-20%稀释剂(二甲苯或醋酸乙酯)稀释后用毛刷涂刷于温度缝内两侧,然后填缝泡棉对折轻挤满温度缝(填缝泡棉是可拉伸、可压缩的,有效减少基础热胀冷缩变化影响表面外观)露出部分填缝泡棉用手提磨机磨平,再用填缝胶分两道以上把“V”型槽填平(一次填的厚度不大于1.0mm,太厚会发泡,影响填缝胶的性能)。(如图(2)示)

  e、找平、修补:在酸洗过程中圈出的积水地方,积水涂度不超过5mm的用弹性层(TB-002)加面层专用砂按1:1(重量比),再加适量稀释剂搅拌均匀并调节至适合施工稠度,用直尺或刮板涂刮找平积水处;若积水深度超过5mm的地方,应用TB-002薄涂一道于积水处,再用底涂(TB-201)加40~80目砂按1:6~8(重量比)拌和均匀,平整摊铺于积水处并压实,(薄涂TB-002作用为保证修补料与基面粘结牢固;若砂粒较细>80目,加入量要相应减少)修补时注意修边不要让修补后的边高出基面,若有高出需在固化后打磨平整后才能进行弹性层施工。   2、旧水泥混凝土基础:

(1) 基础要求:

 坚实、平整、无下沉板块,断裂缝不超10mm宽,若没有切割合理温度缝,必须按新水泥基础要求切割温度缝。若基础有下沉或极不平整、断裂缝过宽过多等现象,建议重新用沥青混凝土(>40mm厚)或水泥混凝土(>50mm厚)铺设找平基础。

(2) 基础处理:

  基本按新水泥混凝土基础处理方法处理。若基础有裂缝超过2mm宽的,应用切割机扩宽列6~8mm,按新水泥基础要求磨缝、填缝;若宽度少于2mm的把缝表面磨成“V”字型,厚度50mm,深度3mm,直接用填缝胶分多道填平即可。

(1) 基础要求:

   表面均匀坚实、无油污、无未搅拌开的沥青块,平整无裂纹,无烂边堆挤,无麻面,接缝平顺光滑,无阻水现像,压实密实度不少于95%,在中型碾压机压过后,无显著轮迹,无发软起皮,无松散浮土、波浪等现象,平整度为3mm直尺误差小于3mm,平整度合格率大于90%,有一定排水坡度,保证泄水。新沥青基础自然养护不少于28天,使沥青中高沸点挥发物挥发完全,保证硅PU材料与基础有良好的粘结.

(2)基础处理:



 A、清洗: 用洗衣粉水液或洗洁精水液,清洗基面,再用清水冲洗干净,清洗后的基础应无脏污物及其它浮松杂物。清洗时要标好积水位的标识标记。

 B、找平: 用专业底层TB-202按A组:B组=1:2.5(重量比)比例搅拌均匀(可加水调节施工稠度),用胶刮板分两道以上刮涂于基面,要求必须把基面的空隙填平,密封,保证干固后没有针孔,表面平整。不影响后面施工,若基面空隙较大,第 一道刮涂时可加入A组份同等份量的细砂(40~80目),搅拌均匀后刮涂。

 C、积水找平修补:按新水泥基础要求处理。

  二、硅PU材料施工  /硅PU球场 编辑

 (弹性层→加弹层→面层→划线)



弹性层:

  弹性层施工前应仔细检查确认基础处理完后方能进行弹性层施工,弹性层为单组份材料,只需用稀释剂调节合适施工稠度,用齿刮板涂于基面,每道涂刮厚度不能超过2.0mm,每道涂刮时间间隔以前一道干固为准(一般约10小时, 具体视现场天气情况而定)直至涂刮至所需厚度。涂刮时注意流平效果,若不能流平刮齿痕迹,需多加稀释剂以保证表面流平。若气温较低(<10℃以及相对湿度较低<60%=,需加入(3~8%)水搅拌均匀后涂刮,以加速材料固化,减少间隔时间,具体加水量视现场天气而定,应避免在猛然阳光照射下施工。弹性层干固后,用积水法测试表面平整度,积水处修补平整,表面若有粒状杂物或堆积处需用磨机或其它工具修整平后才能进行加强层施工。



加强层:



  加强层为单组份材料,施工方法与弹性层一致。若加强层设计较薄(小于1mm),齿刮涂难以流平的,可用胶刮板分多道刮涂,必须保证刮涂后表面光滑平整。在施工过程中若有杂物混入或刮涂有不平整处需修整平滑后才能进行面层施工。



面层:

   面层为双组份水性材料,必须按规定比例(A组:B组=9:1(重量比))把两组份充分搅拌均匀,(配比不准会影响面层的固化效果,直接影响面层的使用性能)加水稀释施工稠度,一般加入50~80%(TB-205重量计算,根据现场实际情况而定),用专用喷枪分多道喷涂于加强层面上。需表面粗糙的加入专用砂进行喷涂便可。最低温度低于5℃不适宜施工,施工后保持10小时无水浸泡。各类球场面层参考做法:

   A、 篮球场:分三道喷涂,第一、二道加15%(TB-205重量计算)专用砂,每道用量约为0.15kg,第三道不加砂(用量约为0.1kg),加砂时,应先将A组份与专用砂搅拌均匀,再加入B组份搅拌均匀,再加水稀释;三秒禁区应做三道加砂的,一道不加砂(共四道)   B、 网球场:分三道喷涂,第一道加30%砂,第二道加20%砂,第三道不加砂。   C、 羽毛球、排球场:不加砂喷涂三道。

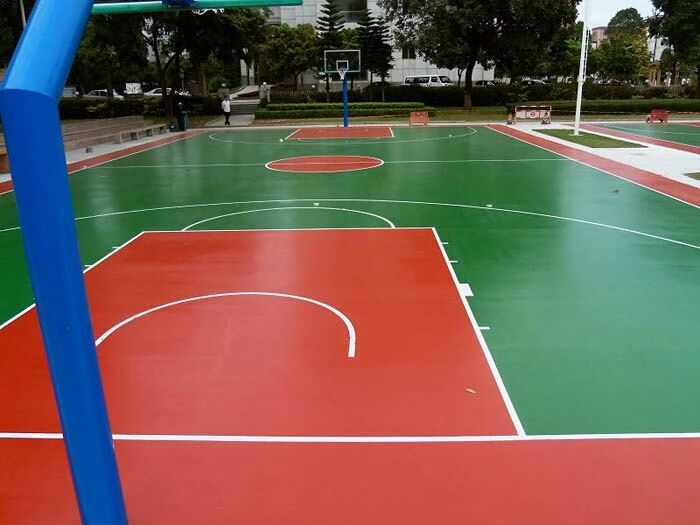

硅PU篮球场


由有机硅改性聚氨酯材料作为涂料,分多层(底涂、弹性层、加强层、面层)涂刮而成的新型塑胶球场;具上硬下弹结构特征,属于一种健康型专业弹性合成球场地面系统。

中文名 硅PU篮球场 涂    料 有机硅改性聚氨酯材料 定    义 新型塑胶球场 特    点 上硬下弹

目录

1 由来

2 特点

▪ 上硬下弹

▪ 均匀反弹

▪ 缓冲减震

▪ 防滑起动

▪ 变向移动

3 解决方案

4 施工工艺

由来编辑

进入21世纪,由国外引进的彩色塑胶篮球场(以PU为代表)在中国康体市场兴起,但其曝晒发软、发粘、刺鼻等缺陷,影响着塑胶球场的发展,直至2005年1月28日,由长河集团研发的硅PU塑胶球场(广东省江门市新会平山小学)顺利竣工,“底涂+弹性层+加强层+面层”的硅PU结构被成功定格,世界上第一块硅PU系统运动场地由此诞生,同时开创康体场地建造革命的划时代新型材料产品一个经典的名字--硅PU [1]  。

特点编辑

上硬下弹




富有硬性特质,带来专业的运动质感;

  带有弹性,有效增加运动缓冲,减轻脚踝、关节、韧带的伤害。

均匀反弹


硅PU创新性的上硬下弹结构,硬性面层保留球有足够的反弹承托,配合弹性层及加强层的回弹特性,保障球的反弹率在90%以上,满足专业运动对球感的要求,从而有效解决PU材料软质表面陷球、粘球、反弹不均匀等缺陷。

缓冲减震


硅PU专为运动设计的弹性系统,为运动提供实效的缓冲吸收和减震保护,弹性层通过回缩瞬间吸收冲击力,缓冲后的受压蓄势通过加强层形成向上的高回弹力,有效缓减地面对脚踝、关节、韧带的反作用力所造成的运动伤害。

防滑起动


硅PU依据运动中人体工学而设计的合理硬质粗糙面层,表面摩擦适中,配合弹而不软的底层弹性结构,为运动中的起动、变向、跳跃、急停提供充足的摩擦动力,有效解决因表面受湿而引起的打滑现象,保证运动中脚感舒适。

变向移动


硅PU创新性的硬质面层为运动中平稳、多向、快速的移动需求提供充足的物理基础,下层通过对弹性体的模量调整,实现合理的由硬到软的结构过渡,形成硬中带弹、弹而不软的专业运动结构。

解决方案编辑

硅PU篮球场

标准篮球场地为长32米,宽19米的长方形平地。比赛区长28米,宽15米,球场必须有明显的界线。

室内篮球场天花板或最低障碍物高度至少7米,球场照明要均匀,光度要充足。灯光设备的安置不得妨碍队员的视觉。

线条及其尺寸

(一)界线篮球场线条按规定标画,并且界线距观众、广告牌或任何其它障碍物至少2米。篮球场长边的界线叫边线,短边的界线叫端线。

(二)中线从边线的中点画一平行于端线的线叫中线;中线要向两侧边线外各延长0.15米(15厘米)。

(三)罚球线、限制区和罚球区

1、罚球线要与端线平行,它的外沿距离端线内沿5.80米;边条线长为3.60米。它的中点必须落在连接两条端线中点的假想线上。

2、从罚球线两端画两条线至距离端线中点各3米的地方(均从外沿量起)所构成的地面区域叫限制区。如果在限制区内部着色,它的颜色必须与中圈内部的着色相同。

3、罚球区是限制区加上以罚球线中点为圆心,以1.80米为半径,向限制区所画出的半圆区域。在限制区内的半圆要画成虚线。

4、罚球区两旁的位置区供队员在罚球时使用。

(四)中圈中圈要画在球场的中央,半径为1.80米,从圆周的外沿丈量。如果在中圈内部着色,它的颜色必须与限制区内部的着色相同。

(五)3分投篮区

某队的3分投篮区是指除对方球篮附近被下述条件限制出的区域之外的整个球场地区。这些条件包括:

1、分别距边线1.25米,从端线引出两条平行线;

2、半径为6.25米(量至圆弧外沿)的圆弧(半圆)与两平行线相交;

3、该圆弧的圆心要在对方球篮的中心垂直线与地面的交点上。圆心距端线内沿中点的距离为1.575米。

注:假如篮球场宽度少于15米,圆弧仍按上述6.25米半径画出。


那么硅pu球场的知识,你了解了吗?


搜索
网站分类
